丝杠是一种将电机端旋转运动转化为直线运动的机械部件，广泛应用于具有直线运动功能的机器设备中。电机通过联轴器带动丝杠轴转动，丝杠轴上的螺母在螺旋形螺纹的驱动下实现直线往复运动，从而将电机的旋转力矩转化为设备运动所需要的直线方向的驱动力。

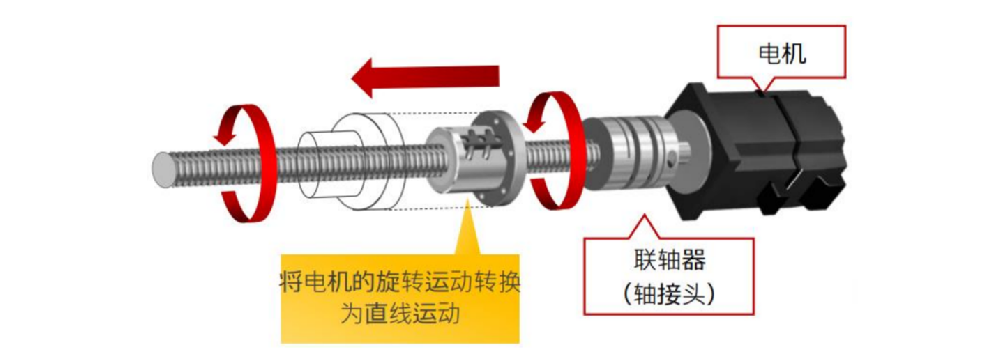

图：丝杠把旋转运动转化为直线运动

根据摩擦特性和加工方式，丝杠有多种分类。根据摩擦特性可以分为3种：即滑动丝杠、滚动丝杠和静压丝杠，滚动丝杠又分为滚珠丝杠和滚柱丝杠。其中，梯形丝杠中无滚动体，靠滑动摩擦传递推力，传动效率较低；滚珠和滚柱丝杠具有钢球或螺杆型的滚动体，靠滚动摩擦传递推力，传动效率较高；静压丝杠为液体摩擦，适合于需要较高的进给推力以及具有频繁振动负载的场合。

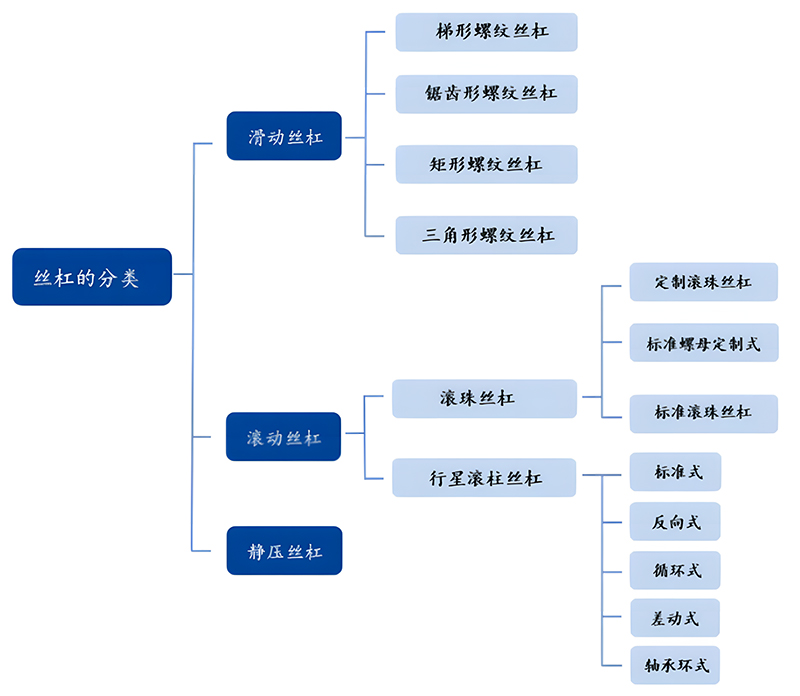

图：丝杠分类

梯形丝杠制造工艺较为简单，技术水平成熟，但产品精度及效率较低。其运动原理是利用螺旋副的转动运动，使螺旋副上的螺纹旋转，来实现线性运动。梯形丝杆上的螺纹与螺旋副上的螺纹咬合，当螺旋副旋转时，梯形丝杆就会沿着轴向运动，产生线性位移。

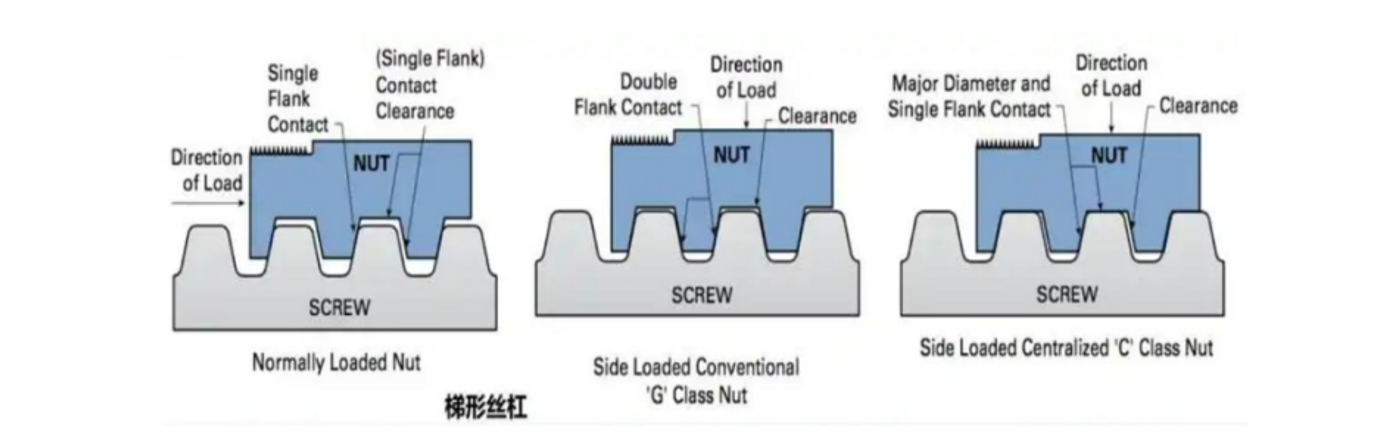

图：T型丝杠工作原理示意图

滚珠丝杠是滚动运动，传动效率高、精度高。滚珠丝杠由丝杆、螺母、滚珠、回珠器主要部件构成。当丝杠旋转时，滚珠在丝杆和螺母之间滚动，实现力的传递和直线运动。回珠器一般分为内循环式和外循环，内循环滚珠丝杠尺寸一般来说小于外循环滚珠丝杠，适合于空间比较紧凑的场景；同时其需要反向器固定相对来说比较牢靠、刚性好且不易损坏。而外循环滚珠丝杠适用于需要扛冲能力大、高负载丝杠的使用场景。

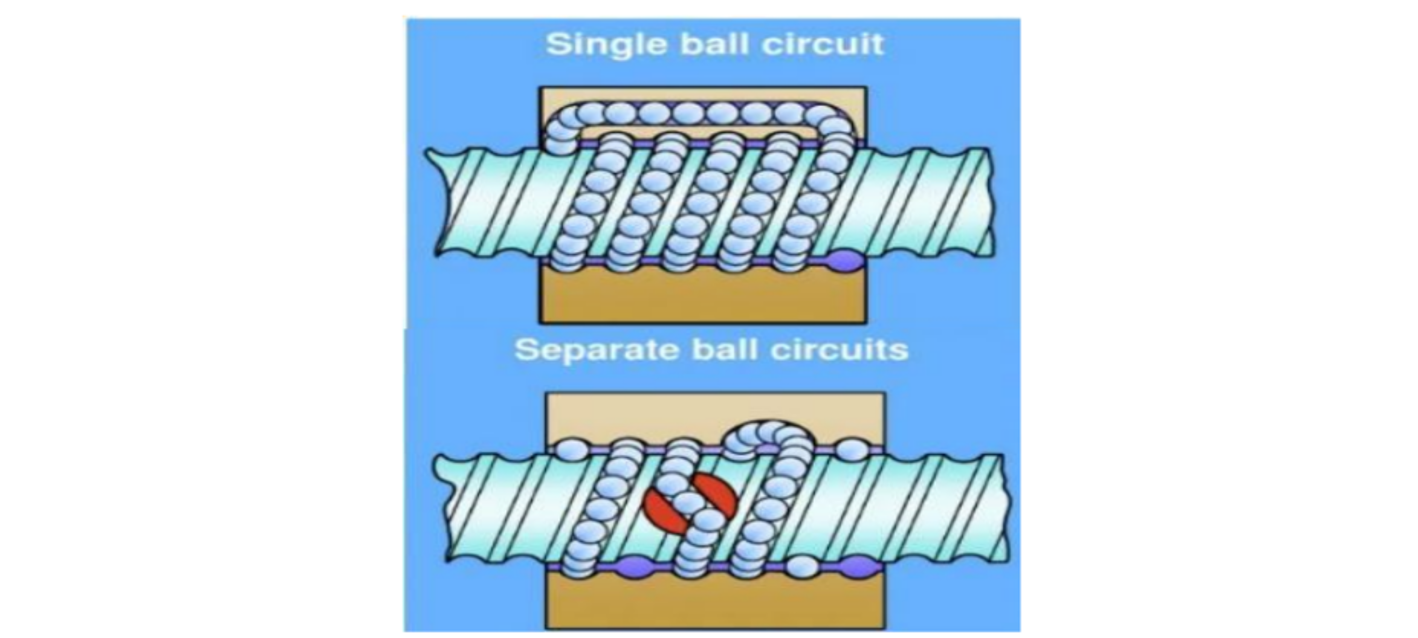

图：滚珠丝杠工作原理示意图

行星滚柱丝杠具有螺纹传动和滚动螺旋传动的综合特征。其滚动体是含有螺纹的多个滚柱体，螺母或丝杠旋转运动通过滚柱的行星运动转换为直线运动。行星滚柱丝杠传动中特有的滚柱结构，使得滚柱与螺母(或滚柱与丝杠)之间无相对轴向位移，滚柱能够在丝杠和螺母形成的封闭空间内反复循环运动，依靠滚动/滑动摩擦实现运动和动力的传递。

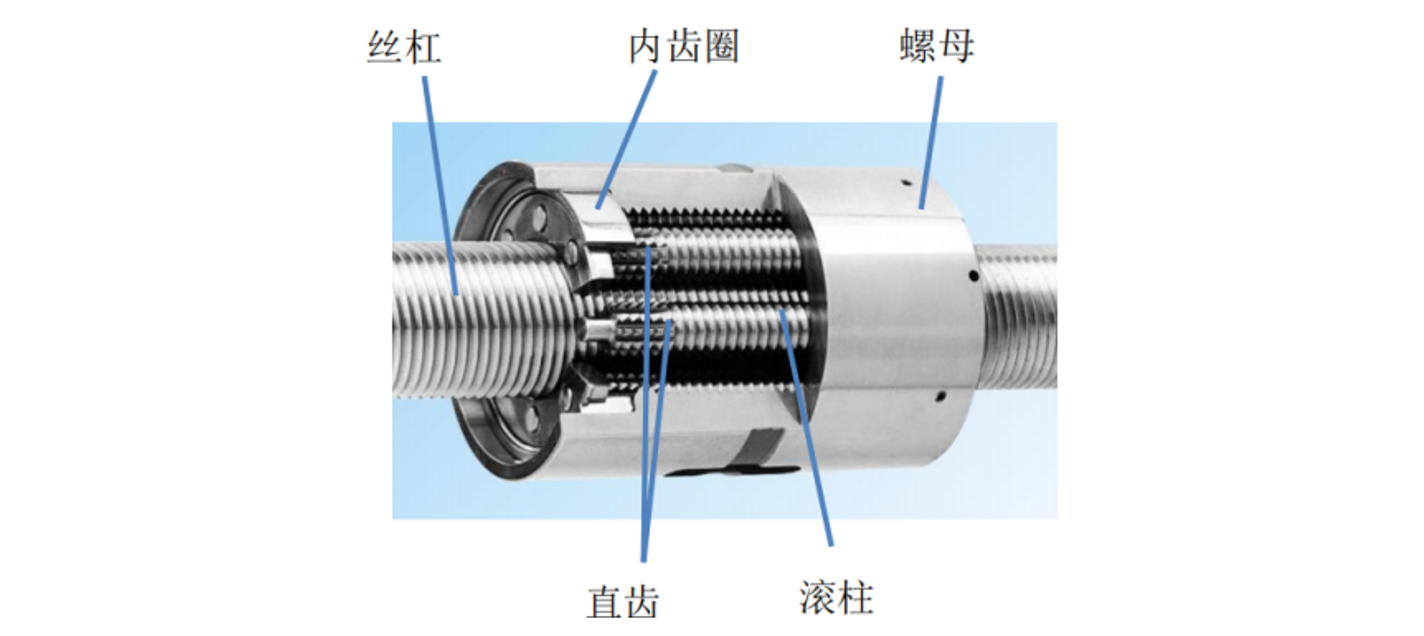

图：行星滚柱丝杠工作原理示意图

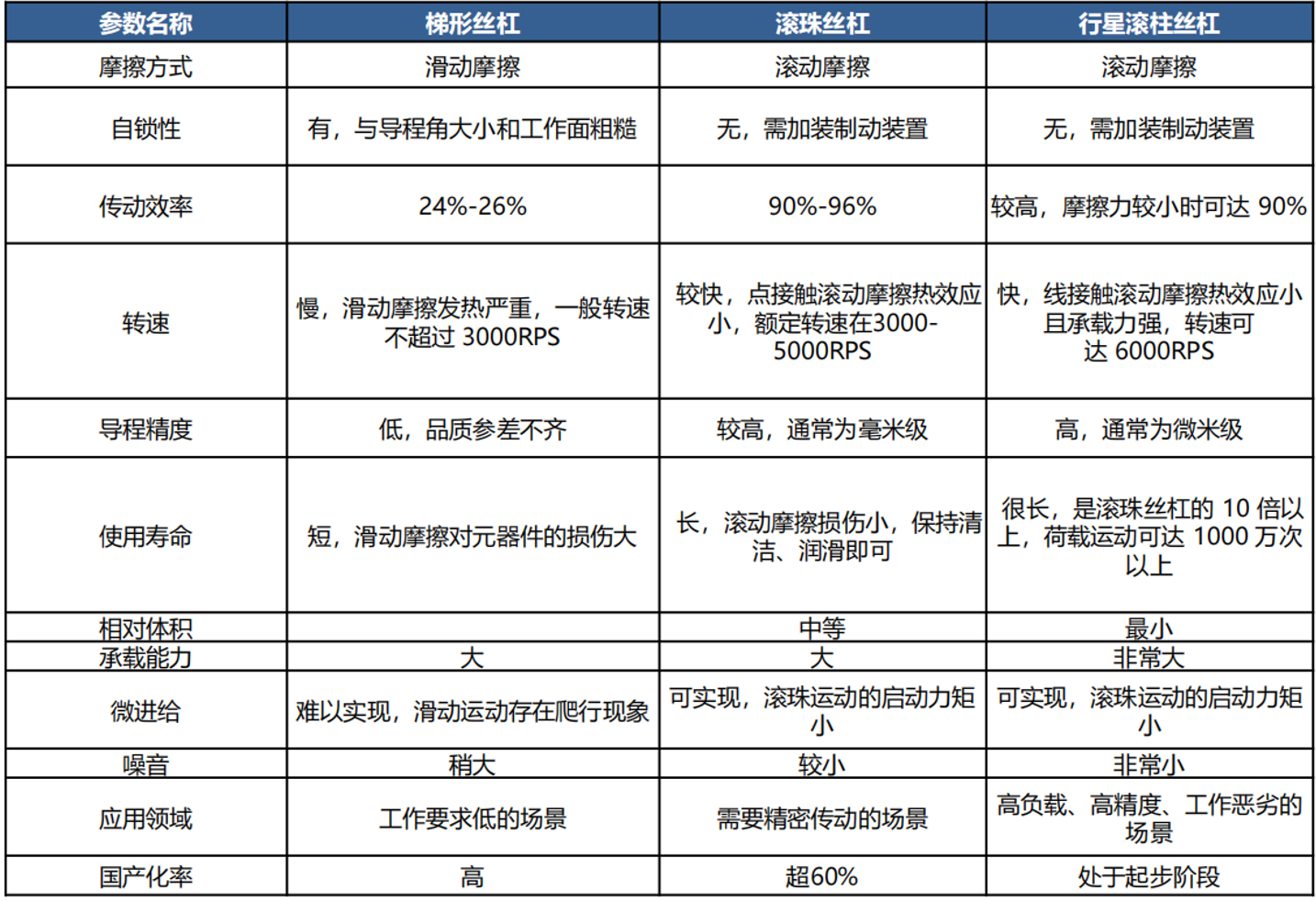

不同丝杠对比情况如下：

丝杠主要应用于机床、汽车、工业装备等领域，预计未来在机器人中也会有较多应用。在机床制造领域，丝杠可做为传动系统核心部件；在汽车制造领域，丝杠在新能源汽车转向机构、电助力转向系统、电子驻车系统、刹车系统具有应用前景。在工业装备领域，丝杠、导轨亦作为基础传动部件有着广泛的应用；在机器人制造领域，丝杠可用于机器人传动装置，通过丝杠组成单轴机器人/电动缸等完成线性驱动。
